一、产品简介: 京勘牌JK-50型钻机,是北京京勘钻探机械有限公司根据市场需求结合多年钻机制造经验,自主研发生产制造的新型专利产品,是一种具有油压给进的高中低速轻便型钻机。 它设计结构合理,与其他同类产品比较,结构简单,使用方便,体积小,重量轻,安全耐用,弥补了市场上小型钻机的空缺，作业完成后一个人就可以搬运,改进后的卷扬机是利用干式离合器片压紧和放松达到加减速,并且可以半联动,不容易损坏重量轻便,操作简单,钻进速度快,取芯样品口径大等优点,是目前国内较先进的轻便液压钻机。 特别适用于山地,丘陵，河道等特殊困难地形的取芯作业工程以及搬家,挪孔等基础工作的需求。本钻机成孔口径为58MM-110MM,口径范围基本满足各种地勘取样工作的需求。本钻机标准配置配备190柴油机为动力,钻孔深度可达70米深,为使本机的适用性更广泛,满足不同用户的需求,配备风冷柴油机机动力,水冷柴油机动力,电机动力,三种不同的动力,希望本设备能成为您工作的好帮手。 二、产品特点: 1.该型号轻使钻机结构紧凑,体积小,重屋轻,整机重量仅有198KG(包含发动机),两个人便可以轻松搬运,而且还可以很快速方便的拆解成三大部分,每部分质量,最重的35KG最轻15KG更便于山上搬运,特别适合山区以及丘陵等复杂地形工作。 2.该型号轻便钻机相比同类产品,配备双油缸液压给进系统,钻进速度快,工作效率高。操作面板配有孔底压力表指示压力,便于掌握孔内情况,操作人员可根据不同的地形情况做出调整。 3.该型号轻便钻机配备高性能变速箱系统,三档位变速,终孔转速可达到16OR/M-780R/M,方便操作人员自由调节,速度配比兼顾各种地形的钻取。 4.该型号轻便钻机,配备磨擦片离合式卷扬提升系统,与三角塔架部分组合使用,打吊锤速度快力量大,大大节省劳动力强度,提高工作效率。 5.钻机配有上球卡式夹持机构并带有主动钻杆,可实行不?；垢?工作效率高,安全可靠。 三、产品参数: 动力部分:风冷或水冷190(柴的机）也可更换电机　　钻机重量:298KG(包含动力)　　钻机尺寸:1250"650*1050mm　　钻机尺寸:1250*650*1050mm　　钻杆直径:42mm　　钻孔直径:58mm 75mm 110mm　　钻孔深度:50-70m 40-60m 30-50m

QY200潜孔钻机是一种高效多功能的钻凿设备，它主要适用于钻凿水井、农业灌溉井、地源热泵井及其他用途的井孔，尤其适用于山区和岩石地层的取水工程。该钻机可在不同地层上进行穿凿工作，最大钻孔直径可达350mm。该钻机采用新型液压技术，配套大扭矩液压马达回转以及大直径液压油缸推进，名厂发动机为液压系统提供动力，两级空滤以及引接压缩空气的进气设计，延长柴油机的使用寿命。独特的泵组设计方便维修，降低维修成本。集中控制的液压操纵台，方便操作。该系列钻机采用挖掘机履带底盘，越野性能强。独立的?？樯杓?，可使钻机方便地装在卡车上，增加其机动性。两档回转和推进速度可满足在土层和岩层的不同穿凿需要。组合式的定位器，可根据不同型号的钻杆和冲击器进行调整更换定位盘，保证定位定心准确、可靠。卷扬机构方便钻杆和冲击器的吊装，降低劳动强度。

QY260潜孔钻机是一种高效多功能的钻凿设备，它主要适用于钻凿水井、农业灌溉井、地源热泵井及其他用途的井孔，尤其适用于山区和岩石地层的取水工程。该钻机可在不同地层上进行穿凿工作，最大钻孔直径可达350mm。该钻机采用新型液压技术，配套大扭矩液压马达回转以及大直径液压油缸推进，名厂发动机为液压系统提供动力，两级空滤以及引接压缩空气的进气设计，延长柴油机的使用寿命。独特的泵组设计方便维修，降低维修成本。集中控制的液压操纵台，方便操作。该系列钻机采用挖掘机履带底盘，越野性能强。独立的?？樯杓?，可使钻机方便地装在卡车上，增加其机动性。两档回转和推进速度可满足在土层和岩层的不同穿凿需要。组合式的定位器，可根据不同型号的钻杆和冲击器进行调整更换定位盘，保证定位定心准确、可靠。卷扬机构方便钻杆和冲击器的吊装，降低劳动强度。

移动灵活方便，适用地域广，简易高效，可用于水井钻进，地温井钻进等用途；

XV-4T型岩心钻机是为满足以金刚石钻进为主体的多种站探工艺需要而研制的一一种新型岩心钻机。也可用于工程地质勘探。水文。水井以及大口径工程施工，属立轴式机型。除具有原立轴式岩心钻机结构简单。操作容易、维修方便等优点外，具有以下突出特点:1.XY-4T型钻机转速范围宽。速度挡数多，分配合理?？山虾玫芈憬鸶帐魅⌒?。冲击回转。定向钻进、反循环连续取心(样)等多种高效钻探工艺钻进以及常规方法的孔径匹配的需要，钻探工艺适应性强。2.输出扭矩大，强度高，钻进能力强，使用范围广。3.采用连杆增力式弹簧夹紧，液压松开常闭式液压卡盘，结构新颖，补偿性好，硬质合金镶焊式卡瓦结构，夹紧力大，寿命长，工作可靠。4.选用品牌汽车变速箱、高台器。万向传动轴等优质通用部件。寿白长，更换方便，钻机工作可靠性程度高。5，自带液压起落钻塔，轻便灵活。6.配有拖车式机架，可用汽、.拖拉机等牵引移动，搬迁方便。动力机柴油机K4100zD1-1功率(Kw)45转速(r/min)2000钻进能力NQ(Ф71)钻杆千钻深700mHQ(Ф89)动tT钻深400mp42钻杆钻深1000m回转器立轴转专速r/min凤转:43、199立铀最大扭矩Nm4200立轴通径mm93提升能力kN额定80加压能力kN额定60给进行程mm600卷扬机(行星式)单绳三层提升能力kN最大40单绳三层提升速底m/s0.79、1.24、1.95、2.46卷简直径mm220钢绳直径mm16容绳量m55夜压系统油泵型号CBTLFT-E416/E410-ALH4油泵排是ml/r16+10系统压力MPa10.5钻机移车油江行程mm460钻塔沾答高度m9沾塔负荷KN90拖车底盘载重是t4.5底盘尺寸(mm×窕mm)6500x1950轴mm1240拖行速度km/h10绳索取芯绞车提升力kg空鼓:800满绳:300赫彀速度m/s2.5睿绳量m(Ф4.76mm)700钻机总重量Kg4800

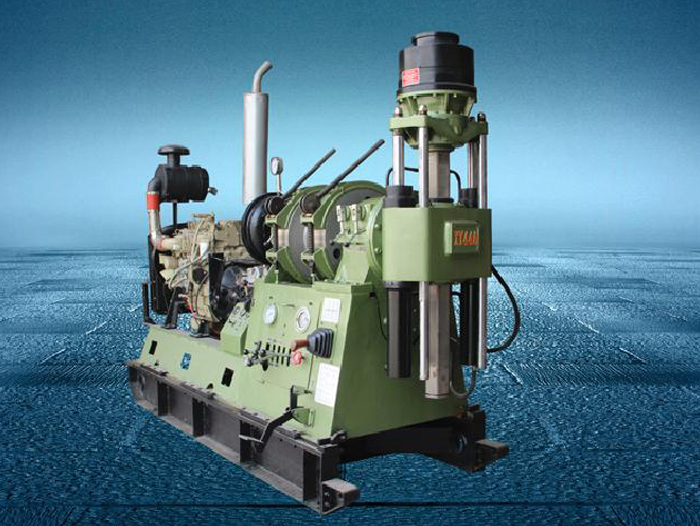

XY-44A型钻机是在XY-42型和XY-44型钻机的基础上设计的新产品，除具备以上两种机型钻机的技术性能参数外，立轴给进部分增加了导向杆结构;配有水刹车、手压油泵。该钻机主要适用于以合金和金刚石钻进为主的岩心钻探，也适用于工程地质勘探、水文水井钻进，以及大口径基础桩工程施工。本产品除销售全国各地外，还出口到东南亚、非洲、美洲和欧洲等地区。

XY-8型钻机是综合国内外同类岩芯钻机的优点而研制开发的一种较大钻进能力的岩芯钻机。它主要适用于以合金、金刚石为主的大、小口径的岩芯钻探，适用于金属、非金属固体矿藏勘探、浅层石油和天然气开采、地热井勘探、矿山坑道通风、排水以及大口径基础桩工程施工，被广泛应用于地质、冶金、煤炭、水文、水井、工程等领域。 ? 主要特点： ? 1、采用陕西法士特8JS118汽车变速箱和离合器，汽车专用软轴变挡机构，实现变速箱气动辅助换挡，远程控制， ? 轻盈敏捷，具有合理的转速范围（正转8级，反转1级）性能稳定，零部件通用性好。 ? 2、低速扭矩最大可达12500N.m，可拆性好、钻机净重6500Kg。 ? 3、采用强制润滑机构及液压系统风冷器，避免高转速高负荷部件发热，提高液压系统工作效率及液压元件寿命。 ? 3、以渐开线花键立轴取代六方立轴，承载输出扭矩能力成倍提高。且立轴通孔直径96mm,双油缸液压给进行程可达 ? 1000mm，特别适合大直径钻杆绳索取芯钻进，直径71毫米的绳索取芯钻杆额定钻进深度2200米。 ? 4、采用双联齿轮泵供油，实现液压分流合流，功率消耗少，液压系统油温低，工作稳定。系统中装有手摇油泵，有效避免埋钻事故。 ? 主要技术参数

★钻机采用MW525型汽车变速箱总成，云内490汽车动力总成，具有10个转速级数和合理的调速范围，扭矩大，承载力强，可实现远距离操纵变速，操作集中方便。 　　★装机功率大，具有2档反转速度，便于处理事故。 　　★操纵手柄集中，布局合理紧凑，操作简便，灵活可靠。 　　★具有常闭式液压卡盘，操纵方便灵活。 　　★可实现立轴和卷扬机的独立操作。 　　★立轴通孔直径大，可换用大六方主动钻杆。

HZ-130/180/200系列钻机可增加钻机移位滑道，可实现快速更换钻具提高工作效率降低劳动强度?！　? 　　适用范围： 　　1、本钻机为高速钻机适用于普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等钻进工程。 　　2、可根据底层的不同选用合金、金刚石及复合片等钻头进行钻进。 　　3、可钻2-9级的沙质粘土及岩层等。 　　主要特点： 　　1、具有油压自动进给机构，提高钻进效率，减轻工人劳动强度。 　　2、采用球卡夹持机构代替卡盘，可实行不?；垢?，操作方便，安全可靠。 　　3、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击 　　4、立轴箱四组轴承定位，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件 　　5、本机采用锥度离合器，具有传递扭矩大，操作方便，免维护的突出特点

XY系列立轴/转盘式钻机是我公司根据目前我国地质勘探市场需求，综合国内外同类型钻机的优点，在XY系列岩芯钻机的基础上研制开发的XY-44MP/XY-8MP型集立轴和转盘式为一体的勘探钻机。主要适用于以合金和金刚石为主的大小口径的岩心钻探；金属、非金属固体矿藏勘探；浅层石油和天然气开采；地热井勘探；矿山坑道通风、排水以及大口径基础桩工程施工等。主要特点：1、采用汽车变速箱和离合器，汽车专用软轴变挡机构，轻盈敏捷，具有合理的转速范围及级数，性能稳定，零部件通用性好。2、转盘输出扭矩大(XY-8M扭矩50000N·m/XY-44M扭矩32000N·m)。3、采用双联齿轮泵供油，实现液压分流合流，功率消耗少，工作稳定，强制润滑机构及液压系统风冷器，避免高转速高负荷状态下部件发热，提高液压系统工作效率及液压元件寿命。4、立轴与转向器采用十字轴万向节连接，连接安装简单，使用可靠。5、既可作为传统的立轴式钻机使用，又可作为转盘式钻机使用，是中深孔钻进和适应我国目前中深孔勘探工作之优选设备。主要技术参数：型号XY-44MXY-8M钻孔深度Drillingdepth(m)300-1400500-3000立轴转速?Speed（r/min）正转Forward60-1476110-1256?反转Reverse63；198110转盘转速正转Forward15-36928-314?反转Reverse16；4928转盘通孔直径Spindleinnerdiameter（mm）450530转盘最大回转扭矩MAXtorque(N·m)3200050000立轴行程Spindle（mm）600600钻机移动行程Drillmobiledistance（mm）460530单绳最大提升力Maxpullforce（kN）45150卷筒最大容绳Rollcapacity（m）120120钢丝绳规格Ropedia.(mm)18.521.5卷扬机提升速度Pullspeed(m/s)0.7-2.680.71-8.19电动机功率motorpower(kW)Y225S-4/37kwY280S-4/75kW柴油机功率Dieselpower(kW)YC4E135-21/100kWYC6A240-33/177kW钻机外形尺寸Workingdimension（mm）4200x1043x24005185*1455*3140钻机质量Weightcompletemachine（kg）65009500

移动灵活方便，适用地域广，简易高效，可用于水井钻进，地温井钻进等用途；

移动灵活方便，适用地域广，简易高效，可用于水井钻进，地温井钻进等用途；

移动灵活方便，适用地域广，简易高效，可用于水井钻进，地温井钻进等用途；

GXY立轴式岩芯工程勘察钻机适用于工程地质勘察、固体矿床的普查勘探、固体矿床的普查勘探、爆破孔及种混凝土结构的检查孔等。根据地层的不同,可选用硬质合金、螺旋式金刚石钻头钻进。

GXY立轴式岩芯工程勘察钻机适用于工程地质勘察、固体矿床的普查勘探、固体矿床的普查勘探、爆破孔及种混凝土结构的检查孔等。根据地层的不同,可选用硬质合金、螺旋式金刚石钻头钻进。
