（一）液品大屏落系統簡介
整套DID液品拼接大屏暮顯示系統主要由以下幾部分組成:
① 支架部分(報據現場宴際情況決定):
前維護支架——液壓前維護支架，可正面彈出。
② 顯示部分:
55英寸1.7mn超窄邊液品顯示單元按照3行4列拼接,顯示單元包含內置拼接處理模塊。
③ 信號處理部分:
GMSP-I12圖像拼接控制器:可單屏顯示、全屏顯示，組合顯示,全屏漫游，疊加，畫中畫等;
④ 大屏幕控制系統軟作:
GVS管理系統，通過軟件可操作信號上屏全屏顯示，相鄰屏喜姐合顯示,大屏開文機等動能。
⑤ DVIHDMI連接線纜(當傳輸距離超過單線傳輸距離時，需添加長線驅動器。
（二）系統拓?fù)鋱D及說
本設計方案系統架構:各類信號源包括VGA,DV1_復合視頻等經過圖像拼接處理器預處理然后上屏顯示，顯示位百以及排列可根據用戶實際情況和習慣任意組合顯示。
局域網內的任意計算機可通過網絡或RS232對圖像拼接控制器進行控制。
（三）系統可實現功能
l、跨平臺，跨網段支持。
基于Unix.Linux、 Winrlowss NT82OO0/XP的應用和基于X winelow X11R5/R6的應用均可顯示，支持TCPIP協議、1O0ML/1400/10M00M以太網，可同時連接局于不同網段的網絡，而不影響這些網絡的工作。
2、分辨率倍增
全數字化、無病毒、穩定性強、響應速度快．即插即用，支持商清1080P數字信號顯示．通過提高顯示象素?cái)?shù)量來提供應用系統的顯示分辨率。因而,在大屏幕上顯示的矢量圖形不因屏幕面積增大而導致分辨率下降。
3、顯示信號類型
Genius拼接控制公可顯示DVIHDMI、 RGB/VGA、復合視頓，IP流等各類信號.
4、信號永久保存功能
無論開機或關機的情況下可永久保存信號的顯示，開機即有信號上墻顯示。
5、顯示陣列控制
可將用戶系統的圖文信息以靈活的窗口方式顯示在大屏幕上。在大屏幕上可以開多酪信號窗口，實現疊加顯示，所有信號窗口可被任意拉大、當小和移動。
全屏顯示:整個屏幕顯示一個完整圖像。
單屏及組合顯示:1個單元顯示一路圖像或相鄰單元組合顯示。
畫面的疊加、漫謝顯示:復合視頻、 VGA。
DVIHDMI等信號可全屏任意桑加、漫游,無級縮放,畫中畫。
以上幾種顯示模式為示意說明，可根據需求及使用習慣任意設置
6、多用戶控制
用戶可自定義控制方式，包括設置用戶名、密碼及登陸權限?？蓪?shí)現多個用戶交互式或分區域控制大屏幕信號調度與處理等。
7、顯示模式預置與調用
用戶可自行調取所需信號上屏顯示，并設置顯示模式保存,在雷要時通過拼接控制軟件一鍵調用。
8，二次開發功能
Genius公司具有拼接控制器硬件及控制軟件GVs管理系統的自主知識產牧(專利及軟什著作精)，可根據今后的擴展需要進行合理的二次開發，保證顯示系統的應川先進性。

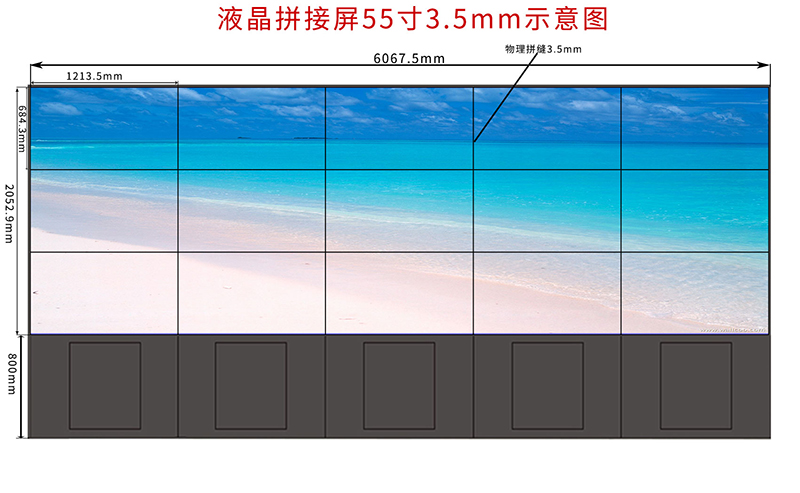

（四）尺寸圖
（五）系統配置說明
55英寸液品拼接單元技皋念數GMSP多屏圖像拼接控制器
